Thang máy không phòng máy
Khái niệm và nguyên lý hoạt động của thang máy không phòng máy

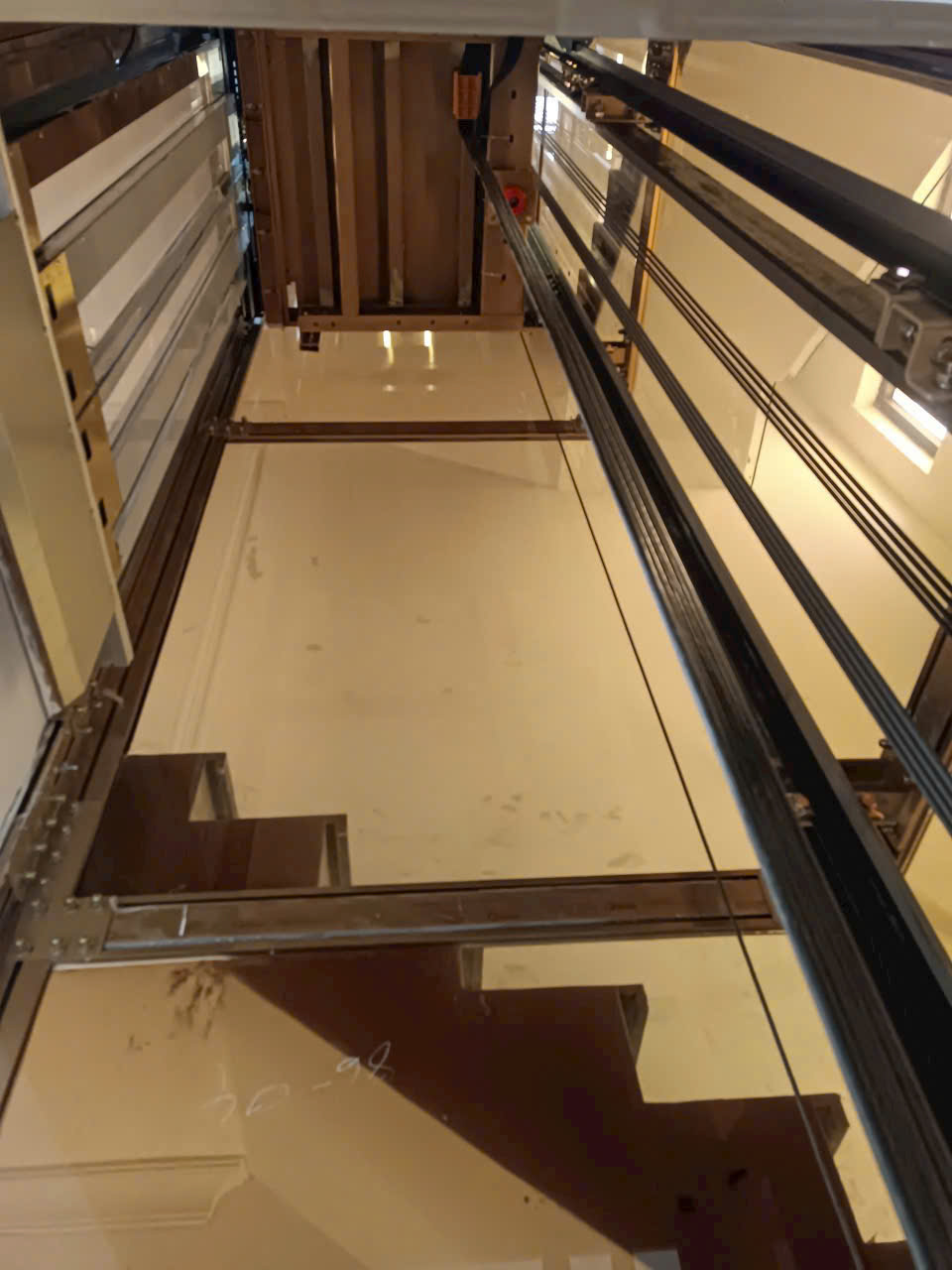

Thang máy không phòng máy (Machine Room-Less – MRL) là dòng thang sử dụng máy kéo đặt trực tiếp trong giếng thang, thường bố trí tại đỉnh giếng hoặc bên hông, thay vì bố trí trong một phòng máy riêng trên mái như thang kéo cáp truyền thống. Cấu trúc này giúp tối ưu chiều cao công trình, giảm khối lượng xây dựng và linh hoạt hơn trong thiết kế kiến trúc, đặc biệt với các tòa nhà có hạn chế về chiều cao hoặc quy hoạch mái. Về nguyên lý, thang máy không phòng máy vẫn dựa trên hệ thống đối trọng – cabin – cáp tải, nhưng toàn bộ thiết bị điều khiển, biến tần, tủ điện được tích hợp gọn trong giếng thang hoặc tại tầng trên cùng, đảm bảo khả năng bảo trì và tiếp cận kỹ thuật mà không cần không gian kỹ thuật riêng biệt.
Trọng tâm công nghệ của thang máy không phòng máy là động cơ không hộp số (gearless) kết hợp biến tần VVVF điều khiển tốc độ. Động cơ gearless sử dụng nam châm vĩnh cửu, kích thước nhỏ, mô-men xoắn lớn, hiệu suất cao, cho phép lắp trực tiếp lên đỉnh ray dẫn hướng hoặc dầm chịu lực mà không cần hộp số cồng kềnh. Biến tần VVVF điều khiển chính xác tốc độ quay của động cơ, giúp quá trình khởi động, tăng tốc, giảm tốc và dừng tầng diễn ra êm ái, hạn chế rung lắc và tiếng ồn. Nhờ đó, thang máy không phòng máy đáp ứng tốt các yêu cầu về tiện nghi vận hành, tiết kiệm năng lượng và giảm tác động môi trường trong các công trình hiện đại.
Cấu tạo kỹ thuật và các thành phần chuyên sâu
Về cấu tạo, thang máy không phòng máy vẫn bao gồm các thành phần cơ bản như cabin, đối trọng, ray dẫn hướng, cáp tải, bộ giới hạn tốc độ, hệ thống thắng cơ, cửa tầng, cửa cabin, hệ thống điều khiển và các thiết bị an toàn. Điểm khác biệt lớn nằm ở cách bố trí máy kéo gearless và tủ điều khiển. Máy kéo thường được gắn trên khung dầm thép hoặc bê tông tại đỉnh giếng, kết nối trực tiếp với puly ma sát dẫn cáp. Tủ điều khiển có thể đặt tại tầng trên cùng, trong hốc tường cạnh cửa tầng, hoặc trong một tủ kỹ thuật nhỏ gần giếng thang, giúp rút gọn tối đa diện tích sử dụng. Thiết kế này đòi hỏi tính toán kỹ lưỡng về tải trọng, rung động và truyền lực để không ảnh hưởng đến kết cấu công trình.
Hệ thống điều khiển của thang máy không phòng máy thường sử dụng bộ điều khiển vi xử lý hoặc PLC chuyên dụng tích hợp với biến tần. Thuật toán điều khiển hiện đại cho phép tối ưu quãng đường di chuyển, giảm thời gian chờ, phân bổ lệnh gọi tầng thông minh và hỗ trợ kết nối với hệ thống quản lý tòa nhà (BMS). Các cảm biến vị trí, cảm biến tải, cảm biến cửa, công tắc an toàn được bố trí dày đặc trong giếng thang và cabin, đảm bảo mọi trạng thái bất thường đều được phát hiện và xử lý kịp thời. Ngoài ra, hệ thống cứu hộ tự động (ARD) sử dụng nguồn UPS hoặc ắc quy sẽ đưa cabin về tầng gần nhất và mở cửa an toàn khi mất điện, một yêu cầu bắt buộc trong các tiêu chuẩn an toàn hiện hành.
Đặc điểm kỹ thuật nổi bật và yêu cầu thiết kế giếng thang

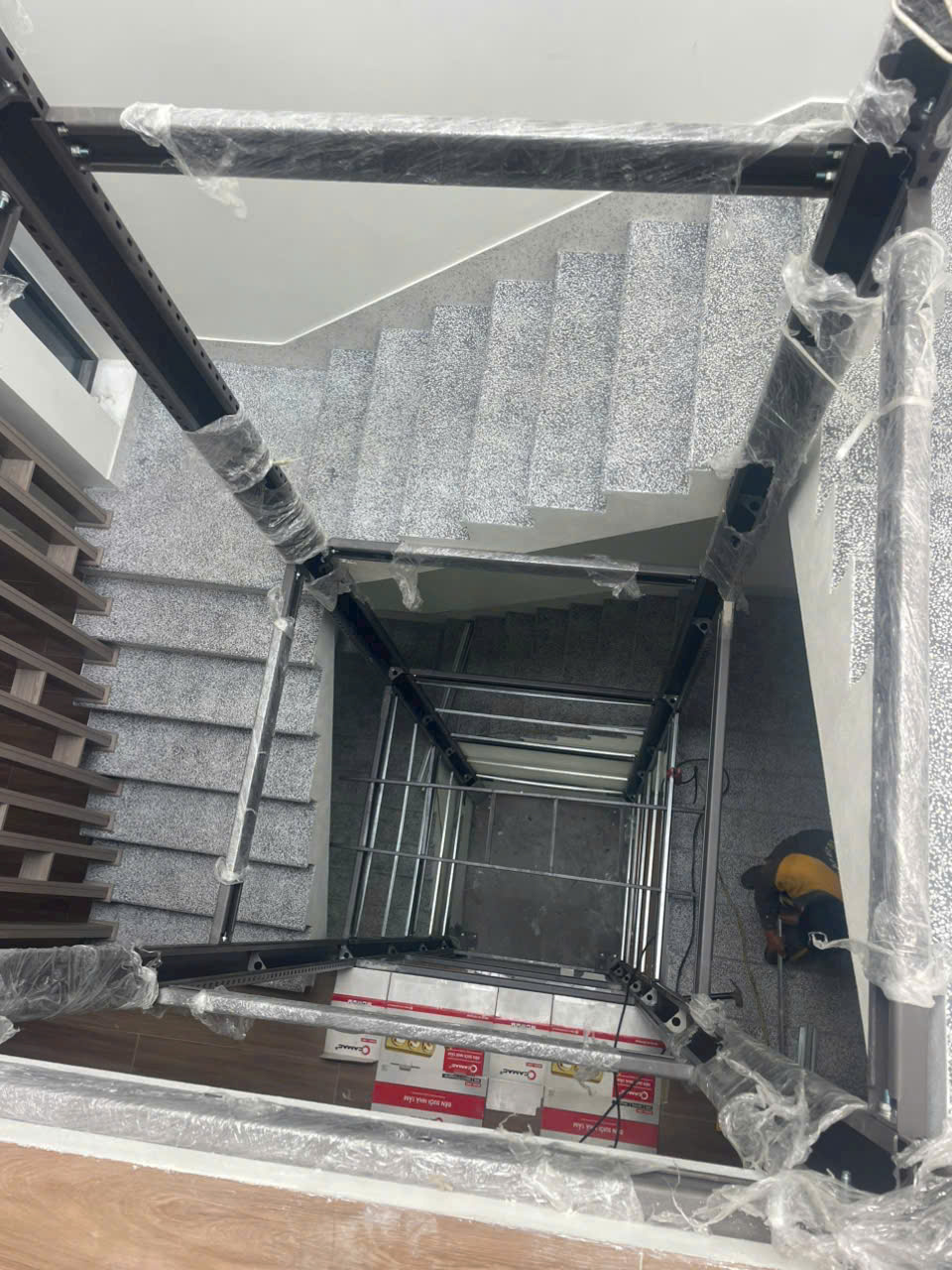

Để triển khai thang máy không phòng máy đạt chuẩn, thiết kế giếng thang phải đáp ứng các yêu cầu nghiêm ngặt về kích thước, độ cứng và khả năng chịu tải. Do máy kéo và các thiết bị nặng được đặt trong giếng, kết cấu dầm đỉnh giếng cần được tính toán theo tải trọng tập trung, đồng thời phải đảm bảo khoảng không gian thao tác cho kỹ thuật viên khi bảo trì. Chiều cao OH (Overhead) và chiều sâu hố PIT thường được tối ưu hơn so với thang có phòng máy, nhưng vẫn phải tuân thủ các giới hạn an toàn để bố trí bộ giảm chấn, không gian thoát hiểm và hành trình thắng cơ. Việc lựa chọn vật liệu ray dẫn hướng, kết cấu khung cabin và giải pháp cách âm – chống rung cũng là yếu tố quan trọng nhằm giảm truyền rung sang kết cấu xung quanh.
Danh mục các đặc điểm kỹ thuật thường được chú trọng gồm:
- Động cơ gearless nam châm vĩnh cửu với hiệu suất cao, kích thước nhỏ gọn.
- Biến tần VVVF điều khiển tốc độ, hỗ trợ tái sinh năng lượng về lưới điện trong quá trình hãm.
- Hệ thống phanh điện từ kép đảm bảo dừng tầng chính xác và an toàn khi mất điện.
- Cảm biến tải cabin giúp kiểm soát quá tải, tối ưu tiêu thụ điện năng.
- Bộ giới hạn tốc độ và thắng cơ an toàn đạt tiêu chuẩn EN 81 hoặc tương đương.
- Hệ thống cứu hộ tự động ARD và nguồn dự phòng cho chiếu sáng, thông gió cabin.
Những thành phần này tạo nên nền tảng kỹ thuật vững chắc, đảm bảo thang máy không phòng máy vận hành ổn định, bền bỉ trong điều kiện khai thác liên tục tại các tòa nhà cao tầng, khách sạn, văn phòng và chung cư.
Ưu điểm, hạn chế và tiêu chí lựa chọn thang máy không phòng máy
Ưu điểm nổi bật nhất của thang máy không phòng máy là tiết kiệm không gian kiến trúc. Việc loại bỏ phòng máy trên mái giúp chủ đầu tư tận dụng diện tích cho các chức năng khác như sân thượng, khu kỹ thuật tập trung hoặc không gian cảnh quan. Đồng thời, chiều cao tổng thể công trình có thể được giảm bớt, hỗ trợ tuân thủ các quy định về chiều cao tối đa trong khu vực quy hoạch. Bên cạnh đó, động cơ gearless hoạt động êm, ít tiếng ồn, phù hợp với các công trình yêu cầu cao về sự yên tĩnh như bệnh viện, khách sạn cao cấp, căn hộ hạng sang. Khả năng tiết kiệm điện năng nhờ hiệu suất động cơ cao và công nghệ tái sinh năng lượng giúp giảm chi phí vận hành dài hạn, đặc biệt với các hệ thống thang có tần suất sử dụng lớn.
Tuy nhiên, thang máy không phòng máy cũng tồn tại một số hạn chế cần cân nhắc. Chi phí đầu tư ban đầu thường cao hơn so với thang có phòng máy sử dụng động cơ hộp số truyền thống, do yêu cầu công nghệ cao và linh kiện chuyên dụng. Công tác bảo trì, sửa chữa đòi hỏi đội ngũ kỹ thuật có tay nghề, được đào tạo chuyên sâu về hệ thống MRL, bởi không gian thao tác trong giếng thang hạn chế hơn và việc tiếp cận thiết bị phức tạp hơn. Ngoài ra, với các công trình siêu cao tầng hoặc yêu cầu tải trọng rất lớn, một số nhà sản xuất vẫn ưu tiên giải pháp thang có phòng máy để tối ưu khả năng tản nhiệt, bố trí thiết bị và nâng cấp trong tương lai. Việc lựa chọn giải pháp phù hợp cần dựa trên phân tích tổng thể giữa chi phí đầu tư, chi phí vận hành, điều kiện kiến trúc và chiến lược khai thác công trình.
Tiêu chuẩn an toàn, xu hướng công nghệ và khuyến nghị chuyên môn
Về mặt tiêu chuẩn, thang máy không phòng máy phải tuân thủ các quy định an toàn quốc tế như EN 81-20, EN 81-50, ISO 25745 về hiệu quả năng lượng, cùng các quy chuẩn, tiêu chuẩn quốc gia liên quan đến thiết kế, lắp đặt và nghiệm thu thang máy. Các yêu cầu về lối tiếp cận an toàn cho bảo trì, không gian thoát hiểm, bảo vệ chống điện giật, hệ thống thông gió giếng thang và phòng cháy chữa cháy cần được xem xét ngay từ giai đoạn thiết kế kiến trúc. Xu hướng hiện nay là tích hợp thang máy không phòng máy với hệ thống IoT, giám sát từ xa, chẩn đoán lỗi chủ động, cho phép nhà thầu bảo trì phát hiện sớm các dấu hiệu bất thường, giảm thời gian dừng thang và tối ưu kế hoạch bảo dưỡng.
Khi lựa chọn thang máy không phòng máy, chủ đầu tư nên ưu tiên các nhà sản xuất có hồ sơ năng lực rõ ràng, dây chuyền sản xuất đạt chuẩn, chứng chỉ chất lượng và an toàn đầy đủ, đồng thời đánh giá kỹ năng lực của đơn vị lắp đặt, bảo trì tại địa phương. Các tiêu chí cần xem xét bao gồm: dải tải trọng và tốc độ phù hợp công năng tòa nhà, mức độ tiết kiệm năng lượng, độ ồn và độ rung cho phép, khả năng mở rộng hệ thống điều khiển, cũng như dịch vụ hậu mãi, cung ứng linh kiện trong dài hạn. Việc phối hợp chặt chẽ giữa kiến trúc sư, kỹ sư kết cấu, kỹ sư cơ điện và đơn vị cung cấp thang máy ngay từ giai đoạn thiết kế sơ bộ sẽ giúp tối ưu giải pháp thang máy không phòng máy, hạn chế xung đột kỹ thuật và đảm bảo hiệu quả đầu tư tổng thể cho công trình.
