Thiết kế kích thước hố thang máy
Yêu cầu cơ bản trong thiết kế kích thước hố thang máy
Thiết kế kích thước hố thang máy là một trong những yếu tố quan trọng quyết định đến hiệu quả vận hành và độ an toàn của hệ thống thang máy. Kích thước hố thang máy phải đảm bảo đủ không gian cho cabin, đối trọng, hệ thống dẫn hướng, và các thiết bị kỹ thuật khác. Đồng thời, cần tuân thủ các tiêu chuẩn quốc tế và quy định xây dựng địa phương để đảm bảo tính hợp pháp và an toàn trong quá trình sử dụng.
Thông thường, kích thước hố thang máy được xác định dựa trên loại thang máy (thang máy chở khách, thang máy tải hàng, thang máy bệnh viện, v.v.), tải trọng, và số lượng người sử dụng dự kiến. Việc tính toán kích thước cần dựa trên các thông số kỹ thuật của nhà sản xuất cabin và thiết bị, đồng thời phải dự phòng không gian cho việc bảo trì, sửa chữa.
Tiêu chuẩn và quy định về kích thước hố thang máy
Trên thế giới, các tiêu chuẩn như EN 81 (châu Âu), ASME A17.1 (Mỹ), và TCVN (Việt Nam) quy định chi tiết về kích thước hố thang máy nhằm đảm bảo an toàn và hiệu quả vận hành. Ví dụ, theo tiêu chuẩn EN 81, chiều rộng và chiều sâu của hố thang máy phải đủ để chứa cabin và đối trọng, đồng thời có khoảng cách an toàn giữa các bộ phận để tránh va chạm.
Ở Việt Nam, tiêu chuẩn TCVN 6390:2018 về thang máy quy định rõ ràng về kích thước hố thang máy, bao gồm:
- Chiều rộng hố thang máy: Phải lớn hơn chiều rộng cabin ít nhất 200 mm để đảm bảo không gian lắp đặt và vận hành.
- Chiều sâu hố thang máy: Phải lớn hơn chiều sâu cabin ít nhất 200 mm, đồng thời phải tính đến không gian cho đối trọng và hệ thống dẫn hướng.
- Chiều cao hố thang máy: Phải đủ để chứa cabin khi di chuyển đến tầng cao nhất và có khoảng trống an toàn trên đỉnh hố.
Việc tuân thủ các tiêu chuẩn này không chỉ giúp đảm bảo an toàn mà còn giúp quá trình bảo trì, sửa chữa diễn ra thuận lợi hơn.
Các yếu tố ảnh hưởng đến thiết kế kích thước hố thang máy
Thiết kế kích thước hố thang máy không chỉ dựa trên kích thước cabin mà còn chịu ảnh hưởng bởi nhiều yếu tố khác nhau:
Loại thang máy và tải trọng
Thang máy chở khách thường có kích thước hố nhỏ hơn so với thang máy tải hàng hoặc thang máy bệnh viện do yêu cầu về tải trọng và kích thước cabin khác nhau. Ví dụ, thang máy tải hàng cần có hố thang rộng và sâu hơn để chứa cabin lớn và đối trọng nặng hơn.
Vị trí lắp đặt và cấu trúc tòa nhà
Không gian xây dựng và cấu trúc của tòa nhà cũng ảnh hưởng đến kích thước hố thang máy. Trong các tòa nhà cũ hoặc có không gian hạn chế, việc thiết kế hố thang máy cần tối ưu hóa để tận dụng tối đa diện tích mà vẫn đảm bảo an toàn và hiệu quả vận hành.
Hệ thống cơ khí và điện tử đi kèm
Hố thang máy cần đủ không gian để lắp đặt hệ thống dẫn hướng, đối trọng, bộ điều khiển, cáp kéo và các thiết bị an toàn khác. Việc bố trí hợp lý các thiết bị này trong hố thang giúp giảm thiểu sự cố và tăng tuổi thọ của thang máy.
Phương pháp tính toán và thiết kế kích thước hố thang máy
Quá trình thiết kế kích thước hố thang máy thường bắt đầu từ việc lựa chọn cabin phù hợp với nhu cầu sử dụng. Sau đó, dựa trên kích thước cabin, kỹ sư sẽ tính toán các khoảng cách an toàn cần thiết để xác định kích thước hố thang máy.
Các bước cơ bản trong thiết kế kích thước hố thang máy bao gồm:
- Xác định kích thước cabin: Chiều rộng, chiều sâu và chiều cao cabin dựa trên tải trọng và số lượng người sử dụng.
- Tính toán không gian cho đối trọng: Đối trọng thường có kích thước tương đương hoặc lớn hơn cabin để cân bằng tải trọng.
- Định vị hệ thống dẫn hướng và thiết bị kỹ thuật: Xác định vị trí lắp đặt ray dẫn hướng, bộ điều khiển, cáp kéo và các thiết bị an toàn.
- Dự phòng khoảng cách an toàn: Thêm các khoảng cách tối thiểu giữa cabin, đối trọng và thành hố để đảm bảo an toàn và thuận tiện cho bảo trì.
- Kiểm tra tuân thủ tiêu chuẩn: Đảm bảo kích thước hố thang máy phù hợp với các tiêu chuẩn quốc tế và quy định địa phương.
Việc sử dụng phần mềm thiết kế chuyên dụng giúp tối ưu hóa kích thước hố thang máy, giảm thiểu sai sót và tiết kiệm chi phí xây dựng.
Những lưu ý quan trọng khi thiết kế kích thước hố thang máy
Trong quá trình thiết kế, cần lưu ý một số điểm sau để đảm bảo hiệu quả và an toàn:
- Dự phòng không gian cho bảo trì: Thiết kế hố thang máy phải có đủ không gian để kỹ thuật viên dễ dàng tiếp cận và bảo trì các thiết bị.
- Đảm bảo thông gió và chiếu sáng: Hố thang máy cần có hệ thống thông gió và chiếu sáng phù hợp để đảm bảo an toàn khi làm việc trong hố.
- Chọn vật liệu xây dựng phù hợp: Vật liệu sử dụng cho hố thang máy phải chịu được tải trọng và các điều kiện môi trường khắc nghiệt.
- Tính toán chính xác tải trọng: Kích thước hố thang máy phải phù hợp với tải trọng tối đa của thang để tránh nguy cơ hư hỏng hoặc tai nạn.
- Phối hợp với các bộ phận liên quan: Thiết kế cần được phối hợp chặt chẽ với kiến trúc sư, kỹ sư kết cấu và nhà cung cấp thang máy để đảm bảo tính khả thi và hiệu quả.
Để đảm bảo thiết kế hố thang máy đạt chuẩn và tối ưu, hãy liên hệ với các chuyên gia trong lĩnh vực thang máy để được tư vấn và hỗ trợ chi tiết.
Thiết kế kích thước hố thang máy
Cơ sở kỹ thuật khi thiết kế kích thước hố thang máy
Thiết kế kích thước hố thang máy là bước nền tảng quyết định khả năng lắp đặt, vận hành ổn định và an toàn của toàn bộ hệ thống. Kích thước hố không chỉ phụ thuộc vào tải trọng, tốc độ, loại thang (thang máy gia đình, thang khách, thang bệnh viện, thang hàng) mà còn chịu ràng buộc bởi kết cấu kiến trúc, tiêu chuẩn an toàn và điều kiện thi công thực tế. Một hố thang được thiết kế chuẩn sẽ tối ưu chi phí xây dựng, giảm rung ồn, hạn chế sai số lắp đặt và kéo dài tuổi thọ thiết bị.
Về nguyên tắc, kích thước hố thang máy phải được xác định song song với giai đoạn thiết kế kiến trúc và kết cấu công trình. Kỹ sư cần phối hợp chặt chẽ với đơn vị cung cấp thang máy để thống nhất kích thước lọt lòng hố, kích thước thông thủy cửa tầng, chiều sâu hố PIT, chiều cao OH (Overhead) và các khoảng trống kỹ thuật cho ray dẫn hướng, cáp, đối trọng, tủ điện. Bất kỳ sai lệch nào giữa bản vẽ kiến trúc và bản vẽ thang máy đều có thể dẫn đến phải đục phá, gia cường hoặc thay đổi model thang, gây phát sinh chi phí lớn.
Các thông số kích thước hố thang máy quan trọng
Khi triển khai thiết kế, cần xác định rõ nhóm thông số kích thước cốt lõi, trong đó mỗi thông số đều gắn với tiêu chí kỹ thuật và an toàn cụ thể. Việc hiểu sâu ý nghĩa từng kích thước giúp kiến trúc sư và kỹ sư kết cấu chủ động bố trí không gian, tránh xung đột với dầm, cột, hộp kỹ thuật, trục MEP.

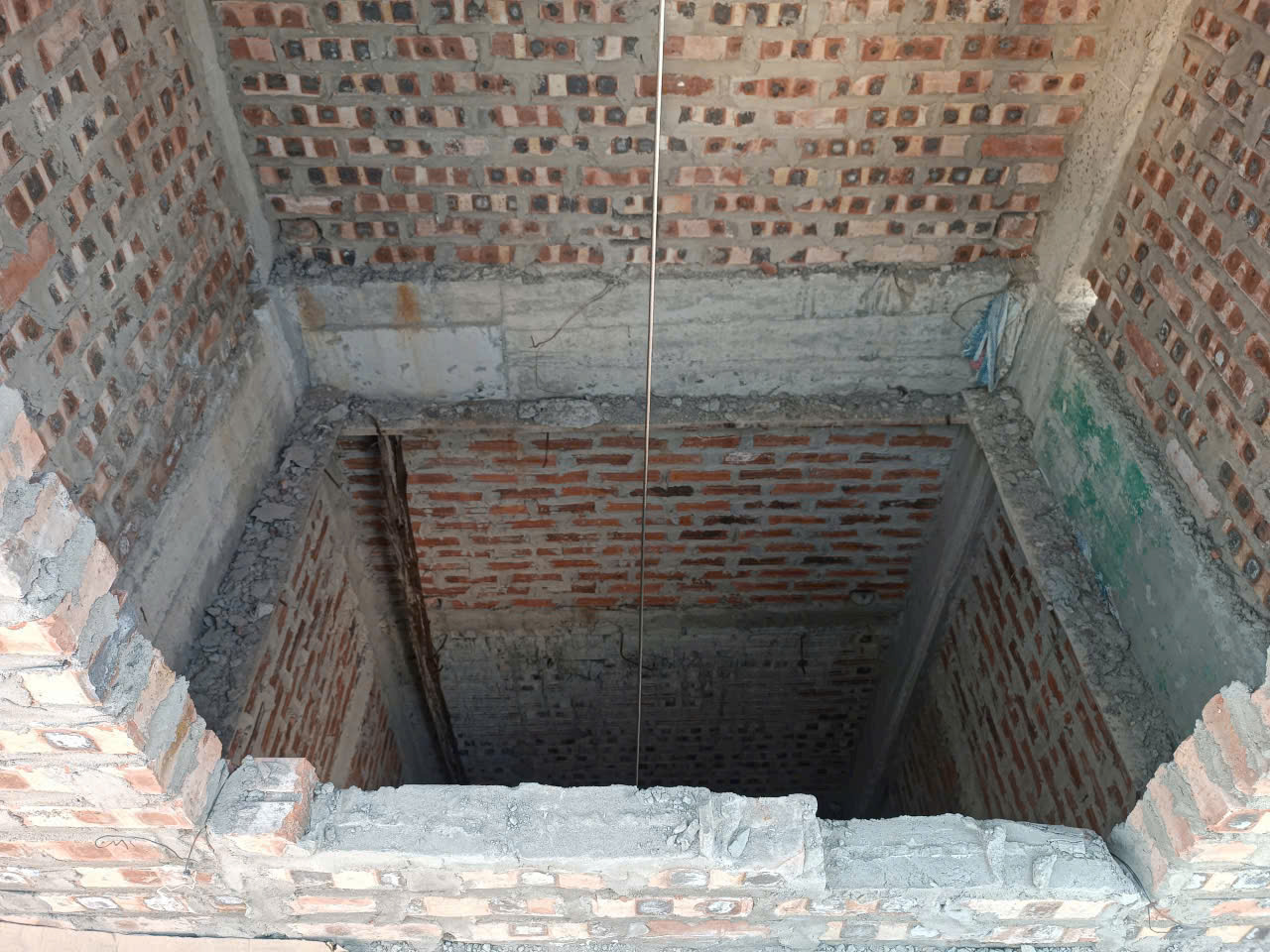

Kích thước lọt lòng hố thang (Width x Depth)
Kích thước lọt lòng hố thang là khoảng không gian hữu dụng bên trong hố, tính từ mặt hoàn thiện tường này đến mặt hoàn thiện tường đối diện. Thông số này quyết định trực tiếp kích thước cabin, tải trọng định mức và loại cửa có thể sử dụng. Với thang máy gia đình tải 300–450 kg, kích thước lọt lòng thường dao động khoảng 1400–1600 mm (rộng) và 1300–1500 mm (sâu), trong khi thang khách tải 1000–1600 kg cần hố thang lớn hơn đáng kể. Khi thiết kế, cần cộng thêm bề dày hoàn thiện tường, lớp chống thấm, lớp ốp trang trí để tránh bị hụt kích thước thực tế.

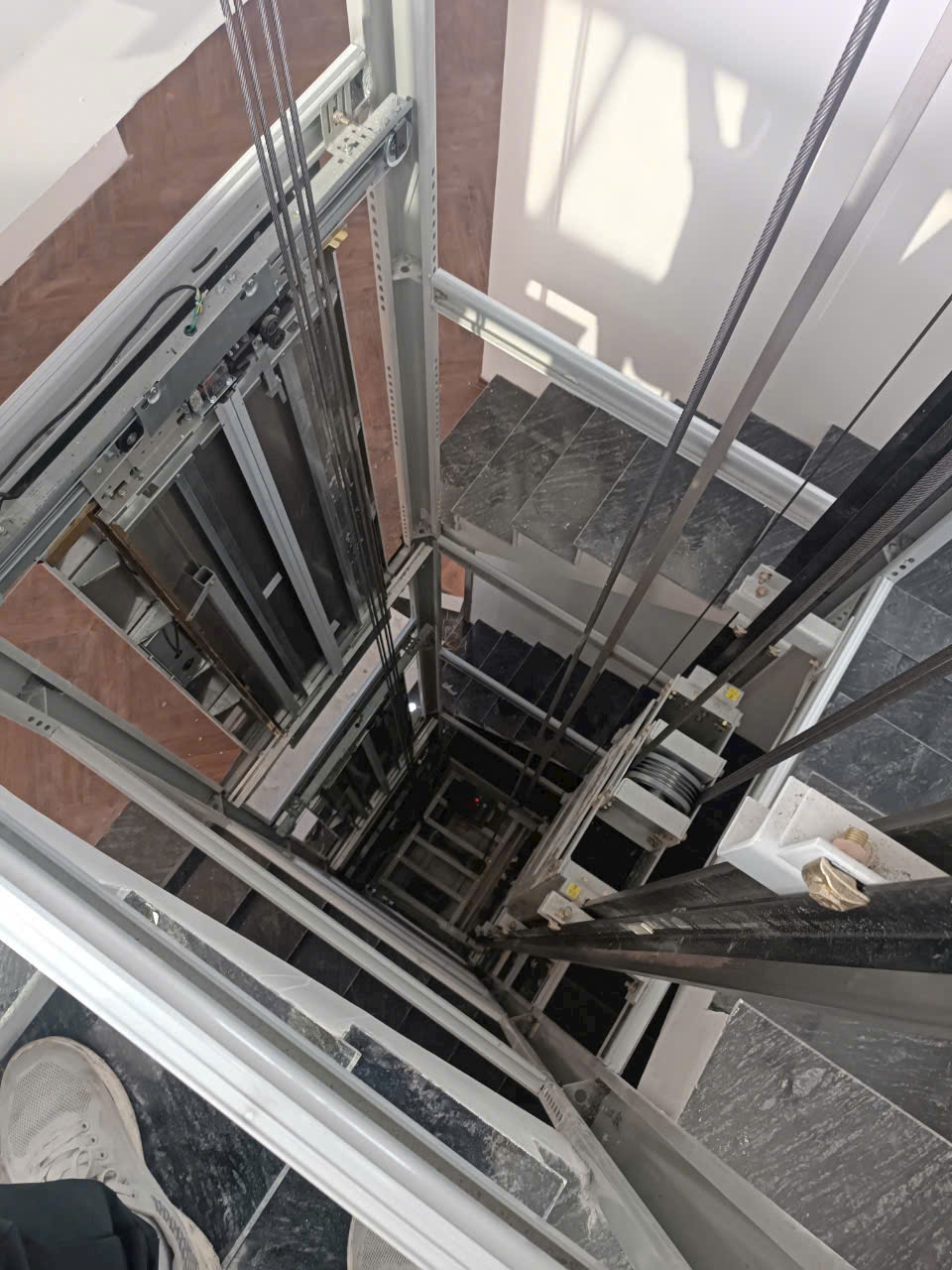

Đối với thang có đối trọng bên hông, chiều rộng hố thang phải đủ cho cả cabin, khe hở an toàn và ray đối trọng. Với thang có đối trọng phía sau, chiều sâu hố sẽ tăng lên. Việc lựa chọn phương án bố trí đối trọng cần được tính toán sớm để tránh giao cắt với dầm, cầu thang bộ hoặc trục kỹ thuật khác. Trong mọi trường hợp, phải đảm bảo khoảng hở an toàn giữa cabin, đối trọng và tường hố theo tiêu chuẩn TCVN/EN hiện hành.
Chiều sâu hố PIT và chiều cao OH
Chiều sâu hố PIT (tính từ cốt sàn tầng thấp nhất đến đáy hố) là thông số quan trọng để bố trí giảm chấn cabin, giảm chấn đối trọng, không gian cho thiết bị cảm biến, cáp và khoảng an toàn cho thợ bảo trì. Thang tốc độ càng cao, tải trọng càng lớn thì yêu cầu PIT càng sâu. Với thang gia đình tốc độ thấp, có thể sử dụng giải pháp PIT nông kết hợp giảm chấn đặc biệt, nhưng vẫn phải đáp ứng tiêu chí an toàn tối thiểu về khoảng không gian bảo vệ.
Chiều cao OH (Overhead) là khoảng cách từ cốt sàn tầng trên cùng đến điểm cao nhất trong hố thang (thường là đáy dầm nóc hoặc sàn phòng máy). OH phải đủ để bố trí khung đỡ puly, giảm chấn trên, công tắc giới hạn, đồng thời tạo vùng an toàn cho kỹ thuật viên khi cabin lên đến tầng cao nhất. Với các công trình cải tạo có chiều cao tầng hạn chế, có thể cân nhắc thang không phòng máy hoặc giải pháp giảm OH theo khuyến nghị của nhà sản xuất, nhưng tuyệt đối không được tự ý cắt giảm khoảng an toàn.
Kích thước cửa tầng và khoảng lùi cửa
Kích thước cửa tầng (rộng x cao) ảnh hưởng trực tiếp đến khả năng tiếp cận, luồng giao thông và tính tiện nghi khi sử dụng. Thang bệnh viện, thang giường bệnh, thang hàng yêu cầu cửa rộng hơn nhiều so với thang khách thông thường. Khi thiết kế hố thang, cần chừa khoảng lùi cửa đủ cho cơ cấu cửa tự động, ray treo, bộ truyền động và các cảm biến an toàn. Tường hai bên cửa phải đủ độ dày và cường độ để bắt khung cửa, tránh nứt vỡ khi vận hành lâu dài.
Trong trường hợp cửa mở về phía sảnh hẹp, cần tính toán khoảng trống trước cửa để đảm bảo người dùng ra vào thuận tiện, không cản trở lối thoát hiểm. Các tiêu chuẩn thiết kế tiếp cận cho người khuyết tật cũng yêu cầu chiều rộng cửa tối thiểu và khoảng trống quay xe lăn, do đó kích thước hố thang và vị trí cửa phải được cân nhắc trong tổng thể mặt bằng.
Tiêu chí kỹ thuật và tiêu chuẩn áp dụng cho hố thang
Thiết kế kích thước hố thang máy phải tuân thủ đồng thời tiêu chuẩn an toàn thang máy, quy chuẩn xây dựng và yêu cầu của nhà sản xuất. Việc chỉ dựa trên kinh nghiệm hoặc bản vẽ mẫu mà không đối chiếu tiêu chuẩn có thể dẫn đến sai lệch nguy hiểm, đặc biệt ở các hạng mục khoảng hở an toàn, lối tiếp cận cứu hộ và khả năng chịu lực của kết cấu bao che.
Các tiêu chí kỹ thuật cần được kiểm soát chặt chẽ gồm: kích thước thông thủy tối thiểu, khoảng hở an toàn cabin – đối trọng – tường, khả năng chịu lực của tường hố, độ phẳng và độ thẳng đứng của bề mặt, khả năng chống thấm và thoát nước cho PIT, không gian lắp đặt tủ điện, cáp, máng cáp. Mỗi tiêu chí đều có giá trị giới hạn cụ thể trong tiêu chuẩn, không được tùy tiện giảm bớt để tiết kiệm diện tích.

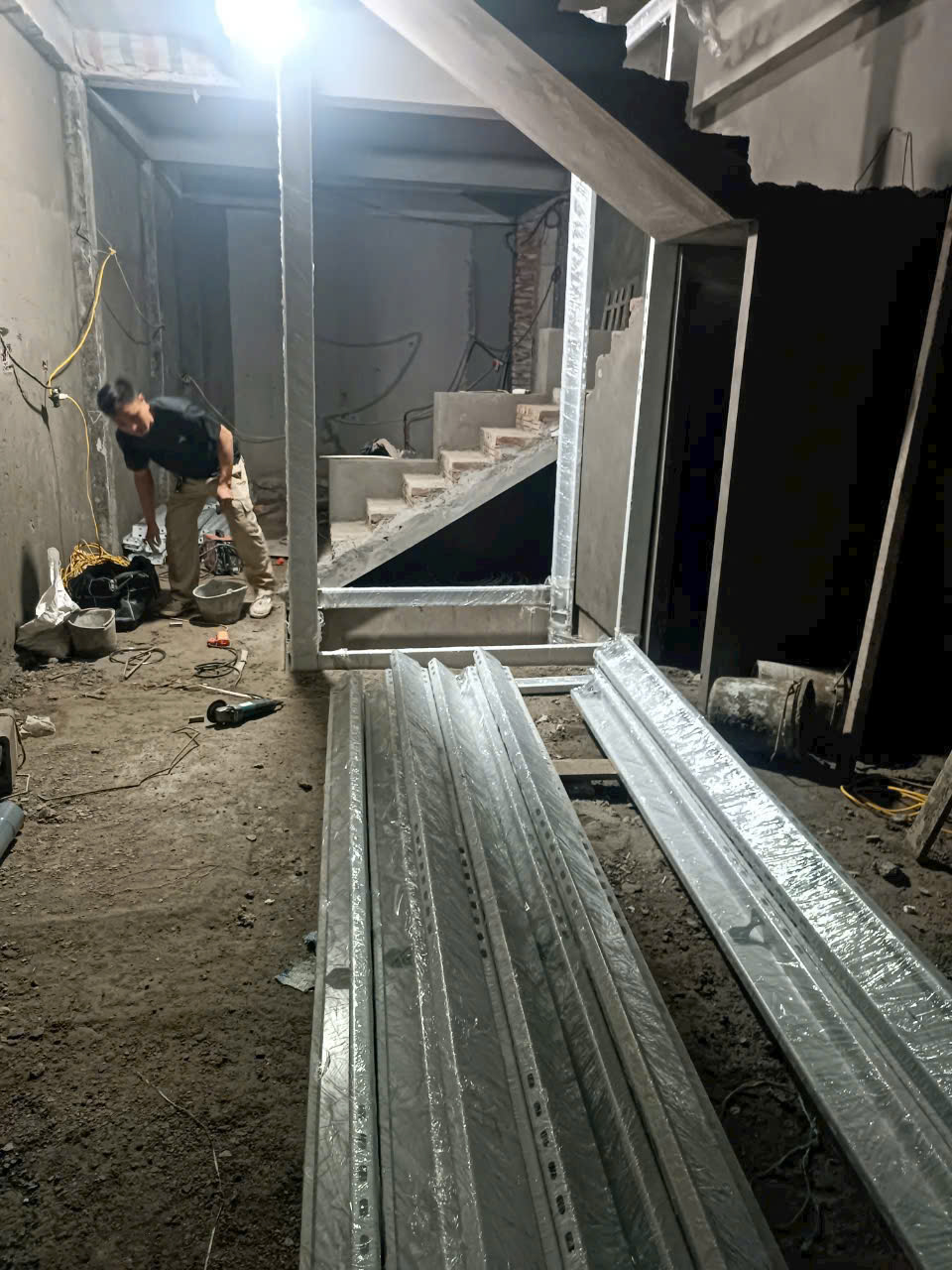

Yêu cầu về kết cấu và vật liệu hố thang
Hố thang máy thường được xây bằng bê tông cốt thép hoặc tường gạch kết hợp khung bê tông, tùy theo tải trọng thang và giải pháp kết cấu tổng thể. Với thang tải lớn, tốc độ cao, nên ưu tiên hố thang bê tông cốt thép toàn khối để đảm bảo độ cứng, hạn chế rung lắc và tăng tuổi thọ ray dẫn hướng. Bề mặt tường hố cần được trát phẳng, sai số giới hạn theo yêu cầu của nhà sản xuất để việc căn chỉnh ray và thiết bị được chính xác.
Đáy hố PIT phải được thiết kế chống thấm, có hố ga thu nước và bơm thoát nếu công trình có nguy cơ ngập nước hoặc mực nước ngầm cao. Cốt thép và chiều dày bản đáy phải đủ chịu tải tập trung từ giảm chấn cabin và đối trọng. Trong nhiều trường hợp, cần bố trí neo chờ hoặc bản mã trong tường hố để bắt ray, khung cửa, thang cáp; nếu bỏ qua từ giai đoạn thiết kế, việc bổ sung sau sẽ rất khó khăn và tốn kém.
An toàn, cứu hộ và không gian bảo trì
Không gian trong hố thang phải đảm bảo lối tiếp cận an toàn cho kỹ thuật viên khi kiểm tra, bảo trì, cứu hộ. Điều này liên quan trực tiếp đến kích thước PIT, OH và các khoảng trống kỹ thuật xung quanh cabin. Cần bố trí thang sắt cố định trong PIT, điểm đứng an toàn và chiếu sáng kỹ thuật để phục vụ thao tác. Các công tắc giới hạn, công tắc an toàn cửa, thiết bị dừng khẩn phải được lắp đặt trong phạm vi dễ tiếp cận, không bị che khuất bởi kết cấu hố.
Trong thiết kế, nên dự trù khoảng trống kỹ thuật cho việc thay thế cáp, puly, máy kéo, bộ cứu hộ tự động hoặc nâng cấp tốc độ trong tương lai. Việc tối giản kích thước hố đến mức sát giới hạn có thể giúp tiết kiệm diện tích trước mắt nhưng sẽ làm tăng chi phí bảo trì, khó khăn khi nâng cấp và rủi ro khi cần can thiệp khẩn cấp.
Phương án tối ưu kích thước hố thang và khuyến nghị triển khai
Để tối ưu kích thước hố thang máy, cần tiếp cận theo hướng đồng bộ giải pháp kiến trúc – kết cấu – thiết bị ngay từ giai đoạn ý tưởng. Thay vì chọn kích thước hố theo cảm tính, nên làm việc trực tiếp với nhà cung cấp thang để nhận bản vẽ layout chuẩn, sau đó điều chỉnh mặt bằng công trình xoay quanh trục thang. Cách làm này giúp tránh được tình trạng “nhét thang vào chỗ trống”, vốn là nguyên nhân chính dẫn đến hố thang méo, lệch, khó lắp đặt.
Các phương án tối ưu thường được áp dụng gồm: lựa chọn thang không phòng máy để giảm chiều cao công trình; sử dụng thang tải nhỏ, cửa một phía cho nhà phố hẹp; bố trí đối trọng bên hông để giảm chiều sâu hố trong các mặt bằng hạn chế; áp dụng giải pháp PIT nông cho công trình cải tạo không thể đào sâu. Mỗi phương án đều cần được tính toán chi tiết về kích thước, tải trọng, tiêu chuẩn an toàn và khả năng thi công thực tế.
Để đảm bảo thiết kế kích thước hố thang máy đạt chuẩn và hiệu quả, nên triển khai theo các bước hành động cụ thể:
- Trao đổi sớm với đơn vị tư vấn thang máy ngay từ giai đoạn thiết kế sơ bộ.
- Yêu cầu cung cấp bản vẽ kỹ thuật chi tiết: mặt bằng hố, mặt cắt, sơ đồ tải trọng, yêu cầu kết cấu.
- Phối hợp kiến trúc – kết cấu – MEP để tránh xung đột không gian quanh hố thang.
- Kiểm soát chặt kích thước thi công thực tế so với bản vẽ, đặc biệt là PIT và OH.
- Đánh giá trước phương án cứu hộ, bảo trì để chừa đủ không gian kỹ thuật.
- Tham khảo tiêu chuẩn, quy chuẩn hiện hành và tài liệu kỹ thuật của nhà sản xuất trước khi chốt kích thước.
Để giảm rủi ro, tiết kiệm chi phí và đảm bảo an toàn lâu dài, hãy chủ động liên hệ đơn vị chuyên môn về thang máy ngay khi bắt đầu thiết kế công trình, yêu cầu họ đề xuất phương án kích thước hố thang tối ưu, kèm theo các tiêu chí kỹ thuật rõ ràng và cam kết hỗ trợ trong suốt quá trình thi công, lắp đặt và vận hành.
